LCD видео држач за ѕид

LCD видео држачот за ѕид е модуларен систем за метална поддршка специјално дизајниран за LCD видео ѕидови, широко применет во сценарија за спојување на повеќе екрани, вклучително и безбедносен мониторинг, конференциски центри, комерцијално рекламирање и сообраќајни командни центри. Направен од ладно валани челични плочи со висока цврстина со прецизни механизми за фино подесување, поддржува монтажа на ѕид и на под, со независно прилагодување за секој панел за да се обезбедат униформни празнини за спојување и рамна вкупна површина. Директно обезбедено од производителот, достапно е прилагодување на OEM.

Решени се три основни инженерски болни точки

1. Нерамномерни празнини за спојување – 6-насочно фино прилагодување, минимален јаз до 0,5 mm

2. Долгорочно опуштање– Долни држачи за носење + повеќекратно лежиште на сила, без деформација во рок од 8 години

3. Тешко одржување–Независно расклопување за еден панел, замена во рок од 90 секунди

Водич за избор на модел

Зошто да го изберете нашиот LCD видео држач за ѕид?

1. 6-насочно фино прилагодување за прецизна контрола на јазот на спојување

Опремен со вертикални, хоризонтални и предни механизми за прилагодување во 6 насоки за кастрење по инсталацијата. Дури и со ± 5 mm грешки при дупчење на ѕидот, празнините за спојување може да се намалат на 0,5–1,5 mm (зависи од дебелината на рамката на екранот).

Опсег на прилагодување:

•Вертикално:±8мм

•Хоризонтално:±8мм

•Предна страна:±5mm

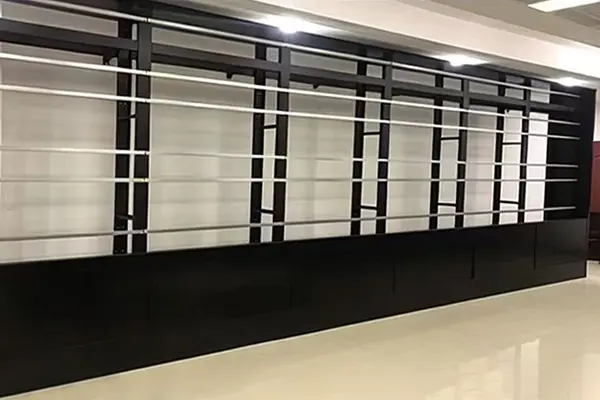

2. Модуларна рамка за флексибилен распоред

Поделена рамка за склопување со брави за прецизно позиционирање:

•Изглед на пејзаж со еден ред (1×N)

• Распоред на матрица со повеќе редови (M×N)

•Спојување на портрет екран (за дигитална сигнализација)

• Мешан распоред на пејзаж и портрет

Максимална висина на една колона: 4 m (приближно 6 парчиња 46”/ 4 парчиња 55” панели)

Неограничено хоризонтално проширување преку повеќе групи на колони рамо до рамо

3. Независно расклопување за напорно одржување

Секој панел е фиксиран со посебни куки. За неисправна замена на панелот или проверка на задните жици:

✅Нема потреба од демонтирање на соседните екрани

✅Расклопување за едно лице во рок од 90 секунди

✅Нема влијание врз целокупната стабилност на ѕидот

4. Држачите за долниот товар го спречуваат доделувањето

Еден панел од 55 инчи тежи до 35 кг. Обичните држачи се потпираат само на задните виси, склони кон наведнување нанапред и попуштање на дното по долготрајна употреба.

Овој држач додава држачи за оптоварување на дното за да ја распредели тежината на панелот на попречните греди, со безбедна носивост на еден панел од 80 kg и нула деформација во рок од 8 години.

5. Управување со скриен кабел за уреден изглед

Посебни канали за рутирање на кабли резервирани во рамката за одвоени силни и слаби струјни жици:

HDMI кабли, мрежни кабли и кабли за напојување целосно содржани

Нема изложени жици на предниот дел од видео ѕидот

Во согласност со стандардите за контрола на пожар и безбедносна инспекција

6. Двојните режими на инсталација одговараат на сите типови ѕидови

Технички параметри

Чекори за инсталација (поставен на ѕид за референца)

Се бараат 2 работници; видео ѕид со 4 панели трае околу 2 часа

Чекори за монтирање на ѕид

1. Мерење и позиционирање: означете ги позициите на дупчењето на ѕидот по цртеж на распоредот на спојување, калибрирајте со мерачот на нивоа

2. Поправете ги вкрстените греди: инсталирајте хоризонтални попречни греди (1 по ред) со експанзиони завртки M10/M12, растојание≤600 mm

3. Претходно инсталирајте висечки плочи: фиксирајте ги висечките плочи на задните дупки VESA на екраните, обезбедете хоризонтално усогласување

4. Монтирајте ги екраните: започнете од долниот ред, излизгајте ги куките на екранот во отворите за вкрстени зраци и прицврстете ги бравите

5. Добро прилагодете ги празнините за спојување: приспособете ги 6-насочните дигалки со хексадецимален клуч за да ги стесните празнините до ≤1,0 mm

6. Управување со кабли: насочете ги сите кабли во жичени корита и затегнете ги завртките што не се олабавуваат

7. Тест за вклучување: Проверете го континуитетот на сликата, пуштена во употреба по потврдата

Чекори за монтирање на подот

1. Склопете столбови: поврзете ги левите и десните столбови со долните вкрстени загради, инсталирајте прилагодливи влошки за нозете

2. Приспособување на нивото: ротирајте ги подлогите за стапала за прилагодување на висината, калибрирајте со мерач на ниво

3. Додадете дијагонални протези: Задолжителна дијагонална потпора за височини над 2 m за засилување

4. Монтирање на екран: следете ги чекорите 3–5 од процедурата за монтирање на ѕид

5. Конечно заклучување: затегнете ги сите завртки за поврзување и вклучете го за тестирање

Применливи сценарија

Споредба со традиционалните монтирања

Најчесто поставувани прашања

П1: Какви големини на видео ѕидни панели одговара оваа монтажа?

О: Компатибилен со главните видео ѕидни панели 46", 49" и 55". За други големини (43", 65"), проверете ги нашите наменски модели или контактирајте за прилагодување.

П2: Дали е проблематично да се заменат делумно неисправните панели?

О: Независниот дизајн на висење овозможува посебно расклопување на единечни панели без да влијае на стабилноста на целиот видео ѕид.

П3: Дали монтирањето може да ги собере заоблените LCD панели за спојување?

О: Стандардните видео носачи на ѕид се со рамна структура. Закривени адаптери се потребни за заоблени LCD панели. Обезбедете радиус на закривеност и радијан на спојување за прилагодена обработка на криви краци.

П4: Кој е максималниот капацитет на оптоварување на екранот и безбедносниот фактор?

О: Дизајниран капацитет на оптоварување со еден панел: 80kg (деструктивно оптоварување за тестирање≥160kg), безбедносен фактор≥2,0. Најтешкиот мејнстрим панел од 55" е приближно 30 кг, 65" до 45 кг, и двата далеку под дизајнерската граница. Сепак, проверете ја вистинската носивост на ѕидот или земјата пред инсталацијата.

П5: Како да изберете помеѓу типови на ѕид и на под?

А:

• Бетонски / цврст ѕид од тули → Монтиран на ѕид (ниска цена, заштедува простор)

•Стакло/мермер/лесен челичен ѕид од јазил (не е дозволено дупчење)→подно (без оштетување на декорацијата)

•Употреба на мобилни телефони на повеќе локации → Монтажа за мобилна количка (со тркалца)

П6: Дали е компатибилен со екрани од други брендови (Samsung/LG/BOE)?

О: Да. Дупките за монтирање VESA покриваат 200×200 mm до 800×600 mm, компатибилни со над 95% од комерцијалните видео ѕидни панели од 46–55“ на пазарот. Достапни се адаптер плочи или прилагодена обработка за специјални обрасци на дупки.

Зошто да не изберете нас?

•Над 10 години искуство во производство на видео монтажа на ѕид

•Сертификација на системот за управување со квалитет ISO9001:2015

•Фабрика во сопствена сопственост со целосна внатрешна обработка, прскање и монтажа на лим

•Искуство со извоз: Производи што се продаваат во над 30 земји вклучувајќи ги Европа, Америка, Југоисточна Азија и Блискиот Исток

•Способност за приспособување: Целосна процесна поддршка за OEM/ODM со потврда за 3D цртање

•Гаранција по продажбата: Одговор во рок од 24 часа, решение обезбедено во рок од 48 часа
